MUA BÁN BIẾN TẦN EASYDRIVE MINI-L MINI-S SỬA CHỮA BIẾN TẦN TẠI HÀ NỘI





Link tải tài liệu: Easydrive mini-l mini-s manual

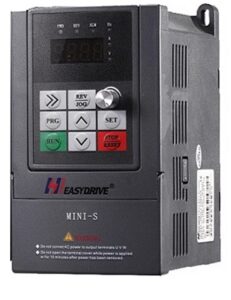

Biến tần Easydrive Mini-l Mini-s là dòng sản phẩm đa năng có dải công suất rộng thích hợp cho nhiều ứng dụng công nghiệp.

Thông số cơ bản biến tần Easydrive Mini-l Mini-s

  • Dải công suất điện áp: 220V, 380V: 0.2- 1.5kW.
  • Khả năng quá tải: 150% trong 60s đối với tải nặng.
  • Tích hợp truyền thông: Modbus RTU( 422/485).
  • Chế độ điều khiển biến tần Easydrive Mini-l Mini-: V/F.
  • Tần số ngõ ra tối đa: 400Hz.
  • Tích hợp PID.
  • Tần số sóng mang có thể cài đặt lên 16Khz.
  • Đạt tiêu chuẩn bảo vệ IP20.

Ứng dụng biến tần Easydrive Mini-l Mini-s

  • Băng tải.
  • Máy CNC biến tần Easydrive Mini-l Mini-.
  • Máy đóng gói.

Sửa chữa biến tần Easydrive Mini-l Mini-s

  • Sửa lỗi biến tần Easydrive Mini-l Mini- không lên nguồn, hư màn hình.
  • Lỗi ngắn mạch, thấp áp.
  • Quá dòng, quá áp, quá tải.
  • Lỗi cầu chì, board mạch.

Hướng dẫn cài đặt biến tần Easydrive Mini-l Mini-s

Sơ đồ đấu dây biến tần Easydrive Mini-l Mini-s

  • Biến trở đấu vào chân +10V cấp nguồn 10V, chân GND là 0V, chân giữa biến trở đấu vào AI1.
  • Công tắc chân chung đấu vào COM, chạy tới đấu vào FWD, chạy lùi đấu vào REV.
  • Các chân còn lại dùng để làm chân đa cấp tốc độ hoặc JOG.
  • Ngõ ra analog các bạn có thể dùng chân AO1.

Hướng dẫn cài đặt và reset mặc định biến tần Easydrive Mini-l Mini-s

  • Trước khi reset về mặc định nhà sản xuất các bạn buộc phải sao lưu lại thông số nếu không khi reset default setting sẽ khiến biến tần easydrive mini-l mini-s bị mất hết thông số cài đặt.
  • Các bạn chỉ cần vào thông số P3.01=1 sau đó nhấn enter thì biến tần sẽ reset về mặc định của nhà sản xuất.
  • Lưu ý khi reset thì biến tần phải ở chế độ stop.

Hướng dẫn cài đặt một số thông số cơ bản của biến tần Easydrive Mini-l Mini-s

  • Chọn chế độ tần số tham chiếu: P0.01 trong đó nếu chọn 1 là cài tần số trên bàn phím biến tần, nếu chọn 4 là chạy bằng biến trở ngoài.
  • Chọn lệnh chạy là P0.04 nếu chọn 0 là sử dụng phím RUN và STOP trên biến tần, còn nếu chọn 1 là chạy bằng công tắc tới lùi nối theo sơ đồ ở trên.
  • Thời gian tăng giảm tốc cài P0.14 và P0.15.

Một số lỗi thường gặp của biến tần Easydrive Mini-l Mini-s

  • Lỗi Er00 Er01 Er02  là lỗi quá dòng.
  • Lỗi Er11 Er12 là lỗi biến tần bị quá tải.
  • Lỗi Er07 là lỗi biến tần bị thấp áp.
  • Lỗi Er03 Er04 Er05 Er06 là biến tần bị quá áp.
